LED Flasher

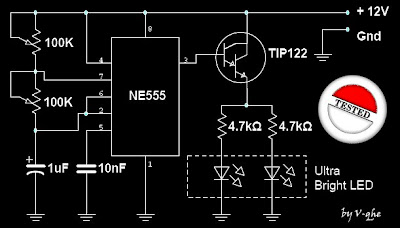

LED Flasher ini digunakan sebagai lampu accessories kendaraan bermotor. Sehingga pada malam hari kendaraan bermotor anda terlihat lebih meriah dengan kilatan lampu LED. Pada dasarnya, rangkaian LED Flasher ini memakai IC NE555 sebagai penghasil pulsa yang akan digunakan sebagai pengedip dari lampu LED. Sedangkan lamanya waktu lampu LED menyala atau padam dapat diatur melalui kedua variable resistor 100K hingga lampu LED menyala seperti kilat (menyala sesaat). Namun jika waktu menyala dan padam kurang cepat, anda dapat mengganti kapasitor elektrolit 1uF dengan kapasitor elektrolit yang nilainya lebih kecil. Untuk driver LED digunakan TIP122 atau dapat dipilih transistor lain yang bertipe darlington dan mampu melewatkan arus paling tidak 2,5A secara terusmenerus. Sedangkan lampu LED dipilih Ultra Bright LED agar nyala lampu LED lebih terang dari pada lampu LED yang biasanya. LED Flasher ini akan dapat memberikan efek kilatan yang paling cerah jika diletakkan didalam sebuah reflektor lampu tepat pada titik fokusnya. Peletakannya tidaklah harus demikian karena akan mengganggu lampu jika masih digunakan.
